在工厂设备、汽车零部件、户外设施以及精密仪器等应用中，连接器可能会接触水滴、灰尘、油污或湿气。如果水分进入接触部位，可能引起接触不良、绝缘性能下降，甚至导致设备故障。
因此，在存在水分或粉尘侵入风险的环境中，通常需要使用具备相应防护性能的防水连接器。

本文将从防水连接器的基本结构、工作原理、IP防护等级以及选型要点等方面进行介绍，并说明IP67防水连接器在设备设计中的应用。

什么是防水连接器？

防水连接器是通过外壳、密封圈、电缆密封件及锁止结构等设计，降低水分、灰尘等异物进入连接部位风险的一类连接器。
与普通连接器相比，防水连接器不仅需要保证电气连接的稳定性，还需要考虑设备在潮湿、粉尘、温度变化及振动等环境下的长期使用可靠性。

防水连接器常见于以下设备：
工厂自动化设备
汽车及车载设备
户外监控和通信设备
公共设施及铁路设备
精密测量仪器
需要清洗或可能接触水分的装置

需要注意的是，“防水”并不代表在任何水压、深度和时间条件下都能够完全隔绝水分。实际防护能力应根据产品标注的IP等级、使用条件和产品规格书进行判断。

防水连接器的基本结构

防水连接器通常由端子、绝缘外壳、电缆密封件、密封圈及锁止机构等部分组成。

• 端子
  端子负责传输电流或电信号，是连接器实现电气连接的核心部件。
  选型时需要确认端子的额定电流、接触电阻、适用电线规格以及表面处理方式。端子的接触结构也会影响连接稳性和长期可靠性。

• 绝缘外壳
  绝缘外壳用于固定端子，并防止相邻端子之间发生短路。
  防水连接器的外壳通常还承担定位、锁止以及保护密封部件的作用，因此需要兼顾机械强度、耐热性和尺寸精度。

• 电缆密封件
  电缆密封件安装在电缆进入连接器的位置，用于填补电缆外被与连接器外壳之间的间隙。
  如果密封件与电缆外径不匹配，即使连接器本身具备较高的防护等级，实际防水性能也可能受到影响。因此，选择防水连接器时，需要同时确认适用电线规格和电缆外被直径。

• 密封圈
  密封圈通常设置在插头与插座的嵌合位置，用于降低水分从连接器结合部进入内部的风险。
  密封圈是否正确安装、是否发生变形，以及嵌合是否到位，都会影响连接器整体的密封效果。

• 锁止机构
  锁止机构用于保持插头与插座的嵌合状态，避免连接器因振动、拉力或误操作而松脱。
  部分防水连接器会通过卡扣或嵌合时的点击感，帮助操作人员确认连接器是否已经完全插入。

防水连接器的工作原理

防水连接器并不是只依靠单一部件实现防水，而是通过多个结构共同形成密封路径。

例如：

使用电缆密封件封闭电线入口
使用密封圈封闭插头与插座的结合部
通过外壳结构对密封件进行压紧和定位
通过锁止机构保持稳定的嵌合状态
使用虚拟引脚或堵头封闭未使用的电缆插入口

这些结构相互配合，减少水分和灰尘从连接器外部进入接触部位的可能性。
因此，防水连接器的性能不仅取决于产品设计，也与电缆规格、压接质量、密封件安装及连接器嵌合状态有关。

防水连接器的IP等级是什么？

IP防护等级是用于表示外壳对固体异物和水侵入防护程度的分类方式。IEC 60529规定了电气设备外壳防护等级的分类方法。

IP代码通常由“IP”和两位数字组成。
以“IP67”为例：
第一位数字“6”表示对固体异物及粉尘的防护等级
第二位数字“7”表示对水侵入的防护等级

因此，IP67防水连接器适合用于需要较高防尘性能，并可能发生暂时浸水风险的设备。
但是，IP67与防喷水、高压清洗或长期浸水并不是完全相同的使用条件。选型时不能只判断数字大小，还需要确认实际设备面临的是水滴、飞溅、喷水、暂时浸水还是其他环境。
具体的试验条件和适用范围，应以相关标准及连接器制造商提供的产品规格为准。

选择防水连接器时需要确认哪些参数？

选择防水连接器时，除了IP等级，还需要综合确认以下条件。

防护等级
首先确认设备实际需要的防尘和防水等级。
如果设备仅在室内使用，偶尔接触水滴，其要求可能与户外设备、汽车零部件或可能发生暂时浸水的设备不同。

连接器间距和安装空间
设备内部空间有限时，需要考虑连接器的间距、外形尺寸及高度。
小间距、低背型防水连接器更适合小型设备和高密度布线，而较大间距的产品通常可以适配较粗的电线和较高的额定电流。

额定电流和电压
需要根据设备的电源条件确认连接器的额定电流、耐电压和绝缘性能。
额定电流不足可能导致温升增加，影响连接器的稳定性和使用寿命。

适用电线规格
防水连接器通常会规定适用的AWG线径、电线截面积以及电缆外被直径。
电线过粗、过细或外被直径超出适用范围，都可能影响压接及密封效果。

使用温度
户外设备、汽车零部件及工厂设备可能面临低温、高温或较大的温度变化。
因此，需要确认连接器、密封圈和电缆密封件的适用温度范围。

嵌合与维护条件
还需要确认连接器的插拔次数、锁止方式、嵌合操作空间以及后期维护方式。
如果设备需要频繁插拔，应选择适合重复操作并具备稳定锁止结构的产品。

KEL的IP67防水连接器

KEL提供FW系列和FWS系列两种板对线防水连接器，均符合IP67防护等级，可根据设备空间、电流及适用电线规格进行选择。

FWS系列：2.0mm间距的小型、低背型设计
FWS系列是2.0mm间距的小型防水连接器，采用低背型设计，适合安装空间有限的设备。
该系列端子采用4点接触结构，额定电流为每端子最大3A，适用AWG#22、#24、#26和#28电线。产品内置电缆密封和密封圈，并通过嵌合时的点击感帮助确认连接状态。

FW系列：5.0mm间距，可对应较高电流

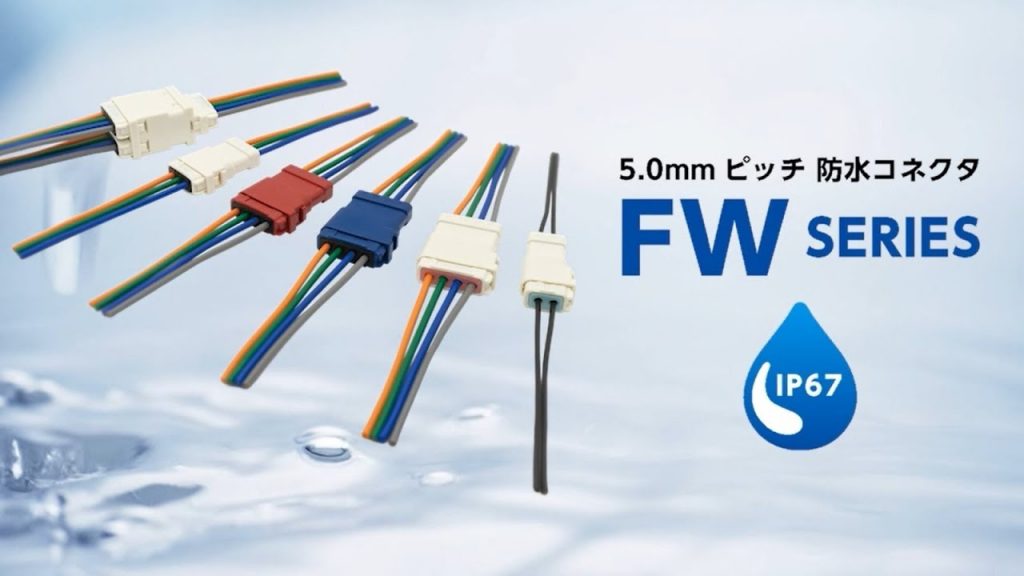

FW系列是5.0mm间距的防水连接器，具有相对小型、扁平的外形。
该系列端子采用3点接触结构。使用AWG#16电线时，额定电流为每端子最大10A；使用AWG#18、#20或#22电线时，额定电流为每端子最大7A。产品同样内置电缆密封和密封圈。

简单来说：
重视小型化、低背化时，可以重点考虑FWS系列
需要适配较粗电线或较高电流时，可以重点考虑FW系列

实际选型还需要结合极数、电流、电线外径、设备空间、温度条件和布线方式进行判断。

总结

防水连接器通过端子、绝缘外壳、电缆密封件、密封圈及锁止机构等结构，共同降低水分和灰尘进入连接部位的风险。
选择防水连接器时，不能只关注“是否防水”，还需要确认：

IP防护等级/连接器间距和安装尺寸/额定电流及电压
适用电线规格和电缆外径/使用温度/锁止结构和嵌合可靠性

KEL的FWS系列采用2.0mm间距，适合重视小型化和低背化的设备；FW系列采用5.0mm间距，可适配较粗电线及较高电流。
如果您正在为设备选择IP67防水连接器，欢迎联系KEL。我们将根据设备空间、电气性能、使用环境及布线条件，为您提供合适的产品选型建议。
